Electric Maraus®

невидимый люк в пол с утеплённой створкой, которая открывается с помощью электропривода

Визуализация и технические характеристики

Помещения и улица под навесом

Для пола

Керамическая плитка и керамогранит для пола толщиной до 30мм, мрамор и другой камень толщиной до 20 мм и подобные по весу материалы. При некоторых изменениях конструкции можно использовать для облицовки террасную доску, паркет, ламинат, паркетную доску и подобные материалы.

Дверца поднимается с помощью управляемого электропривода. Замки отсутствуют по соображениям безопасности

Стальной уголок corner 40х40х3

Дверца warm sandwich®

Сендвич из стальных рёбер жесткости заполненный утеплителем и звукоизоляцией URSA GEO

Navvy®

На монтажные анкера

Регулируемые газовые пружины WEFORMA (Германия)

Linear Actuator JC35DF (BIBUS)

В районе петли 90 мм, в районе держателей амортизаторов -155 мм, в районе рамы 40 мм

По ширине L (перпендикулярная сторона петли): минус 140 мм (100 мм петля + 40 мм рама)/ по длине W (сторона петли): минус 80 мм рамы. Расчет актуален для люков с одной дверцей.

По ширине L (перпендикулярная сторона петли): минус 40 мм/по длине W (сторона петли): минус 18 мм.

Граничные размеры люка равняются по ширине L (перпендикулярная сторона петли): ширине плитки с учётом швов плюс 35 мм/по длине W (сторона петли): длине плитки с учётом швов плюс 8 мм. В случае, когда размеры люка не привязаны к габаритам облицовочного материала, тогда они равняются граничным размерам проёма минус 5 мм.

«Мне стыдно, кажется впервые в жизни я почувствовал, что отстал от жизни! Был у знакомого и он щеголял своим ремонтом, ничего особенного там не было, кроме люка в пол, который был незаметным и открывался нажатием на кнопку! Я давно о таком мечтал! Не думал, что такие уже изготавливают! VHID удивляет и помогает быть современным! 🙂

Для Вашего удовольствия мануфактурой VHID был разработан Electric MARAUS® - невидимый люк в пол, створка (дверца) которого открывается с помощью электропривода.

VHID рекомендует использовать Electric MARAUS ® в помещениях: для обустройства входа в подвалы, погреба, на цокольные этажи, технические и аппаратные помещения, для тайников.

Каждый люк Electric MARAUS ® является уникальным, так как VHID делает его учитывая все Ваши индивидуальные условия. Кроме этого люк обладает целым рядом исключительных свойств, которые стали результатом сочетания удачного проектного решения и качественного его воплощения в жизнь, а именно: невидимость, надёжность, устойчивость к коррозии, универсальность покрытия, автоматичность, легкая грузоподъемность, возможность легкого демонтажа, звуко- и термоизоляция, пожаробезопасность, современность. Сейчас Вы в этом убедитесь! 😊

Люк в пол Electric MARAUS ® пригоден для облицовки ламинатом, линолеумом, плиткой и керамогранитом для пола до 30 мм толщиной или мрамором, камнем, гранитом и другими подобными по весу материалами до 20 мм толщиной.

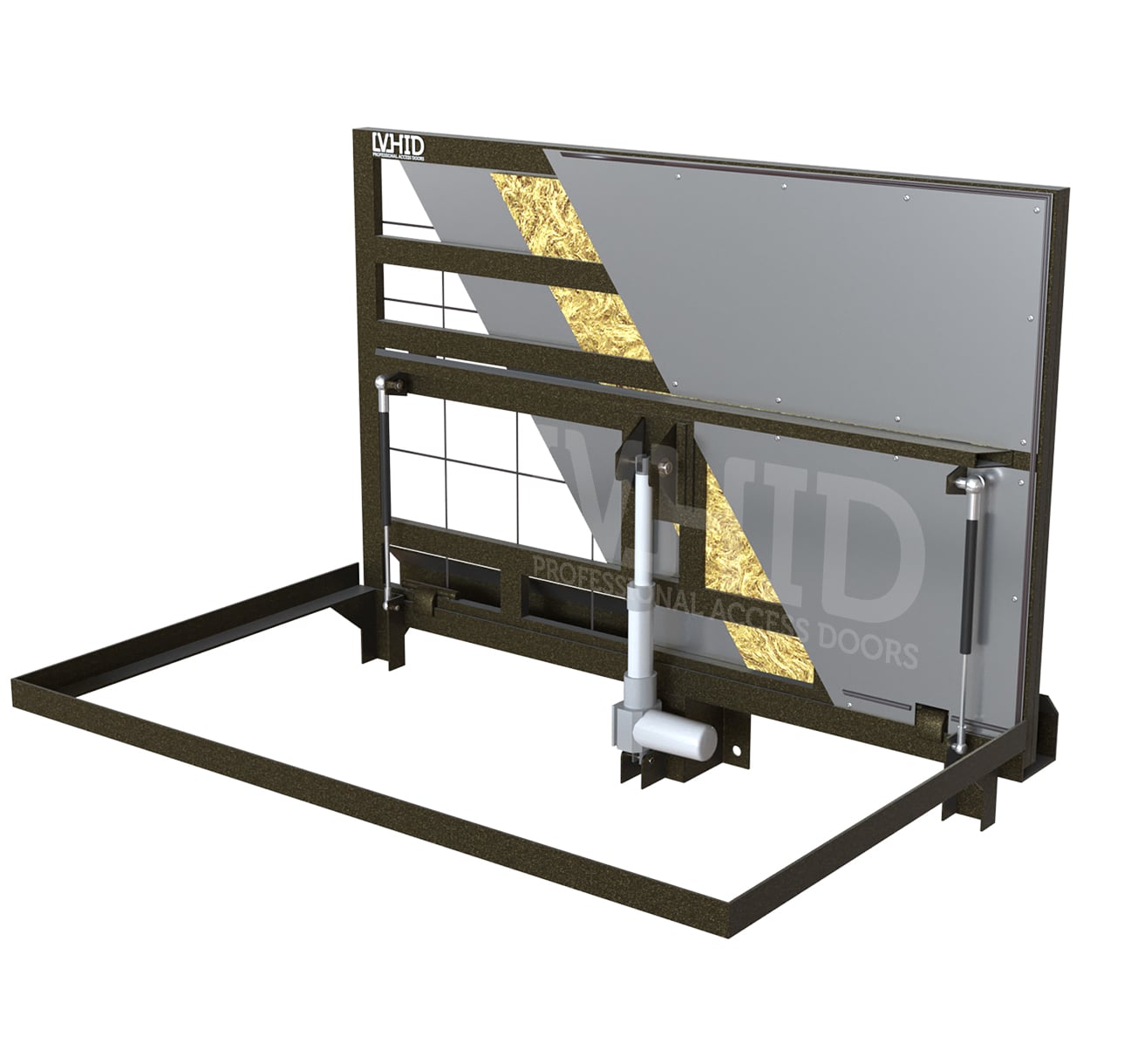

Конструкция люка состоит из стальной рамы-уголка Сorner, створки\дверцы Warm sandwich®, сочетающиеся петлей Navvy® в форме закрытого ковша. Открытие обеспечивает система Electric lift system® с электроприводом Linear Actuator JC35DF (Bibus) и газовыми регулируемыми амортизаторами-пружинами WEFORMA.

Стальная рама-уголок Сorner имеет размер 40х40 мм с толщиной профиля 3 мм. Створка Warm sandwich® состоит из двух сваренных между собой стальных профилей 20х40х1.2мм и 15х15х1.2мм, листа оцинкованной стали снизу, что препятствует разрушению конструкции, при образовании конденсата, ребер жесткости, которые защищают от деформации и листа стали с армированной сеткой для нанесения плиточного клея сверху. Толщина створки заполнена слоем утеплителя URSA GEO немецкого производства, со звуко- и термоизоляционными свойствами, который изготовлен из экологически безопасных и негорючих материалов.

Петли Navvy® спроектированы таким образом, что в случае экстренной необходимости створку можно легко и быстро демонтировать.

На конструкции рамы и створки (дверцы) размещены специальные стальные элементы: держатели (к которым крепятся газовые амортизаторы-пружины) и кронштейны (для закрепления электропривода, с возможностью экстренного отсоединения).

На все стальные элементы люка наносится полимерное покрытие, которое надёжно защищает его от влажного и других коррозионно-активных сред.

Между поверхностью створки и уголком рамы размещен каучуковый уплотнитель, который крепится по периметру створки.

Внимание!!! Если покрытие планируется ламинат, паркет, паркетная доска или линолеум, то на дверце вместо стального листа и армированной сетки устанавливается лист влагостойкого OSB.

Створка открывается перпендикулярно полу с помощью системы Electric lift system® (управляемый немецкий электропривод Linear Actuator JC35DF (Bibus) закреплённый на кронштейнах и регулируемые немецкие газовые амортизаторы WEFORMA на специальных держателях).

Для открытия люка необходимо включить электропривод нажатием специальной кнопки на пульте управления. Пульт имеет две кнопки для подъема и опускания створки, соединён с электроприводом проводом длиной 3 м. Газовые амортизаторы WEFORMA уменьшают нагрузку на электропривод, тем самым увеличивая его ресурс, обеспечивают равномерное распределение нагрузки, осуществляют фиксацию створки в открытом положении, а также лёгкость открытия и закрытия тяжелой створки (дверцы) при экстренном (аварийном, ручном) открытии.

На основе информации о материале, весе и площади покрытия люка специалисты мануфактуры VHID в заводских условиях рассчитывают необходимый уровень нагрузки и регулируют объем азота в газовых амортизаторах, настраивая их именно для Вас!

В случае необходимости экстренного (аварийного) открытия люка, необходимо на внешней поверхности люка снять декоративную заглушку, с помощью шестигранного ключа (идёт в комплекте) выкрутить болт, который отсоединит электропривод от створки, выкрутить декоративную заглушку с другого отверстия, вкрутить в него подъемную ручку (идёт в комплекте) и открыть люк.

Важно!!! Время максимальной непрерывной работы электропривода не должно превышать 2 минуты. Рабочий цикл электропривода: 10% времени работы - 90% времени отдыха. То есть, после 2-минутной работы, необходимо сделать перерыв 18 минут.

Минимальный возможный размер конструкции с одной створкой 600Lх500W (W- сторона петли) мм, максимальный 800Lх2000W (W- сторона петли) мм. Для больших габаритов используется конструкция с двумя створками, максимальный допустимый размер которых 1200Lх24000W (петли на стороне 2400 мм) или 2400Lх1200W (петли с противоположных сторон).

Конструкция Electric MARAUS ® обеспечивает надёжное и безопасное использование, по люку можно свободно ходить, не переживая о его повреждениях или деформации.

Рекомендуемый габаритный размер люка на 5-10 мм меньше отверстия в полу, потому что обычно такие черновые отверстия неровные.

Если Вам необходимо рассчитать размер люка под размер плитки, необходимо замерить габариты плитки, которая будет размещена на дверце, учитывая толщину межплиточных швов (примерно 2-4 мм). К замеренным размерам плитки со швами надо добавить по ширине L (перпендикулярная сторона петли) 35 мм. Это нужно, чтобы учесть часть ковша петли Navvy® на который находит плитка с пола и подрезается под углом 45 градусов. По длине W (сторона петли) нужно добавить 8 мм. Всё, имеем габаритный размер люка.

Если Вы выполнили эти условия, то плитку на дверцу надо положить так, чтобы она выступала за её пределы по 5 мм с трёх сторон люка, кроме стороны, где будет размещена петля. По петлевой стороне плитка выступать не должна!

Люки монтируются только в отверстии бетонного перекрытия.

Важно!!! Глубина конструкции люка в закрытом состоянии в районе петли 90 мм, в районе держателей амортизаторов 155 мм, в районе кронштейна электропривода 285 мм, в районе рамы 40 мм. Кроме этого следует учесть, что нужно закрепить анкера для монтажа люка.

Важно!!! Световой/полезный/свободный проём меньше чем габаритный на ширину петли в 100 мм с одной стороны и на ширину уголка рамы в 40мм с трёх других сторон.

Люк в отверстии бетонного перекрытия закрепляется с помощью стальных анкеров, 60-100 мм длиной и 6-10 мм в диаметре. Длина и диаметр анкеров подбирается в зависимости от размера люка и материала, который будет крепиться на конструкцию (чем больше вес люка, тем мощнее нужны анкера).

Анкера устанавливаются так, чтобы расстояние между ними было 200-300 мм. Со стороны петель не более 200 мм;

В отверстии бетонного перекрытия просверлите отверстия на половину длины анкера. В подготовленный проём залейте «химический анкер» до полного заполнения полости. Затем вставьте стальной анкер и оставьте его на 20-30 минут до полного высыхания химической жидкости, остатки, которые выступили, удалите;

Длину анкеров в отверстии бетонного перекрытия регулируйте с помощью болгарки;

Поместите люк в отверстие перекрытия и уложите на анкера;

Закрепите кронштейн электропривода в бетонном перекрытии с помощью дюбелей;

Щели между бетонным перекрытием и рамой заполните цементом или другим фиксирующим раствором;

После установки люка в монтажном проёме необходимо подсоединить электропривод к источнику тока с помощью 3-метровогого провода.

Важно!!! Для обеспечения максимальной скрытости люка, проводку электроприводом необходимо сделать до завершения облицовочных работ.

Наклейте облицовочный материал;

Внешнюю сторону дверцы заполните 15-ти мм слоем плиточного клея и дайте подсохнуть 15-20 минут;

После высыхания наклейте облицовочный материал;

После завершения монтажа не рекомендуется ходить по люку в течение 3-х суток.

Чтобы минимизировать ширину щели в районе крепления петли, в месте где облицовочный материал со стороны пола подходит к петлям, срежьте толщину покрытия пола с внутренней стороны под углом 45 градусов. Это позволит сделать ширину шва между коробом петли и створкой менее 2 мм.

Важно!!! Для достижения максимальной скрытости люка, облицовочный материал пола (покрытия) следует стелить после установки люка, от люка к стенам. Нужно рассчитать размещения фрагментов покрытия так, чтобы швы находились по контуру люка.

Важно!!! Не оставляйте без присмотра детей, когда люк находится в открытом положении, люк является тяжелой по весу конструкцией с острыми металлическими выступами, неосторожность в обращении с ним может привести к тяжелым травмам и телесным повреждениям. Будьте бдительны!

преимущества

Утепление и звукоизоляция

холод и звуки из подвала не пройдут, ведь створка люка имеет слой немецкой звуко- и теплоизоляции URSA GEO

Антикоррозионная защита более чем на 30 лет

рама люка и крышка изготавливаются из стали высочайшего качества, без примесей. Предварительно детали шасси люка полируются и обрабатываются фосфатами. Это обеспечивает идеальную адгезию порошковой краски с металлом при ее полимеризации (запекании)

Электропривод

мощный электропривод (Linear Actuator JC35DF), управляемый с помощью инфракрасного пульта, сделает использование люка максимально комфортным, без каких-либо физических усилий

Любой облицовочный материал

на створку люка можно положить практически любое напольное покрытие до 20 мм толщиной или просто залить дверцу бетоном
