Controller horizontal®

усиленная скрытая дверца в потолок повышенного удобства для особо больших размеров с функцией 3D регулировки петли

ВИЗУАЛИЗАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Для потолка

Краска, декоративная штукатурка, обои, натуральная или декоративная кожа, ткани и подобные материалы

PUSH system (система замков Mini-Latch HEFELE)

Фирменный алюминиевый профиль skeleton®

Фирменный алюминиевый профиль chassis corner®

Гипсокартон влагостойкий Knauf (ГКПВ) 12,5 мм

Scissors® — регулируемая петля в 3D плоскости из нержавеющей стали с функцией фиксации. Также исполняет функцию автоматического направления дверцы в проём при закрывании

На саморезы к металлическому профилю

3D регулировка до 2 мм

88 мм (64 мм глубина рамы плюс 24 мм выступ петли в закрытом положении дверцы)

По ширине L (перпендикулярная сторона петли): минус 128 мм (48 мм рама + 66 мм петля + 14 мм выступ замков)/по длине W (сторона петли): минус 48 мм рамы. Расчет актуален для люков с одной дверцей.

По горизонтали L/по вертикали H: минус 7 мм

Граничные размеры люка = граничные размеры ниши минус 5 мм

«Что будем делать с фанкойлами в потолке? Оставим их на обозрение или спрячем? Лучше было их спрятать, а это возможно? Нужно чтобы к ним был доступ, какие-то скрытые двери, но они огромные, бывают конструкции таких больших размеров??? Да, сейчас специально для таких нужд начали изготавливать! Сделаем!». VHID поможет сделать дизайн современным! 🙂

Вместе с развитием технологий, возникают новые потребности и требования к конструкциям скрытого доступа. Специалисты мануфактуры VHID тщательно анализируют запросы клиентов, которые трансформируют в конструкторские решения, соответствующие самым высоким клиентским пожеланиям!

Представляем, Controller horizontal® - усиленная скрытая дверца в потолок повышенного удобства для особо больших размеров с функцией 3D регулировки и фиксации петли.

Используется для скрытия различных инженерных коммуникаций (счетчиков, кранов, технических ниш, труб и т.п.), создание тайников в потолках помещений и на улице (под навесом).

Люк пригоден для нанесения краски, декоративной штукатурки, обоев, натуральной и декоративной кожи, тканей и подобных материалов.

Среди преимуществ Controller horizontal ® следует выделить возможность изготовления люка больших размеров (1600х1600 мм), лёгкое открывание и закрывание дверцы/створки, без лишних усилий, благодаря немецким амортизаторам Weforma, уникальные регулируемые в 3D плоскости петли Skissors® обеспечивающие вхождение дверцы/створки в раму по заданной траектории, которая не требует ручной корректировки при закрытии, возможность регулировки положения дверцы/створки в 3 плоскостях. Функция фиксации петли дает возможность открыть и зафиксировать дверцу/створку в положении 90 градусов. Фирменные специальные профили рамы и дверцы имеют ребра жесткости, специально разработанные для выдержки больших нагрузок, с защитой от проседания и деформаций.

Конструкция имеет антикоррозийные свойства, рама и дверца изготовлены из анодированного алюминия. Люк имеет большую шумонепроникаемость и герметичность по сравнению с другими люками такого типа, а также характеризуется лёгкостью монтажа.

Люк состоит из фирменного алюминиевого профиля Sceleton® 24x64 мм, толщиной 2 мм и дверцы/створки из фирменного алюминиевого профиля Chassis corner® глубиной 20 мм, толщиной 2 мм на которую закреплен влагостойкий гипсокартон (ГКПВ) KNAUF толщиной 12,5 мм. Для защиты от деформации и проседания дверца/створка усилена продольными ребрами жесткости. Количество ребер зависит от общей величины конструкции и определяется специалистами мануфактуры для каждого отдельного случая индивидуально. Рама с дверцей/створкой, с одной стороны, соединяется петлями из нержавеющей стали Scissors®, которые обеспечивают вращение, с другой стороны фиксируются с помощью PUSH system (системы замков Mini-Latch HEFELE). Конструкция петли дает возможность регулировки дверцы/створки в 3D плоскости (до 2 мм), а также открывать и фиксировать дверцу/створку в положении 90 градусов.

Все швы люка соединены между собой аргонно-дуговым методом сварки, что делает их надёжными и незаметными.

Минимальный размер конструкции с одной дверцей/створкой 300Lх850W мм, максимальный 600Lх1600W мм (W - сторона петли). Для больших габаритов используется конструкция с двумя дверцами/створками, максимальный размер 1600Lx1600W мм (две дверцы/створки 800Lх1600W мм, без перемычки посередине). Если нужен люк больших габаритов, сообщите об этом менеджеру VHID и мы рассмотрим возможность изготовления его для Вас! 🙂

Общая глубина конструкции в закрытом состоянии 64 мм + 24 мм выступ петель = 88 мм.

Для определения/подбора размера необходимо измерить размер ниши (монтажного отверстия) и вычесть по 5 мм ширины и высоты, полученные результаты и будут габаритами люка.

Глубина монтажного отверстия/ниши для установки люка должна быть не менее 88 мм.

Важно!!! Обратите внимание, что полезный/световой/свободный проём люка меньше чем габаритный размер. По ширине L (перпендикулярная сторона петли) пространство меньше на 128 мм (48 мм выступ рамы, 66 мм выступ петли и 14 мм выступ замков), по длине W (петлевая сторона) пространство меньше на 48 мм (за счёт рамы). Расчёт актуален для конструкций с одной дверцей/створкой.

Люк может быть установлен в нише потолков и перегородок, изготовленных из строительных материалов (бетона, кирпича и т.п.) или на металлические профили.

Установите люк в монтажное отверстие/нишу в одной плоскости с поверхностью потолка, уже подготовленного для обработки.

Закрепите люк с помощью саморезов или саморезов с дюбелями.

Для увеличения герметичности следует обработать поверхности между каркасом люка и потолком монтажной пеной.

Наклейте на гипсокартон дверцы/створки облицовочный материал (нанесите краску) в соответствии с инструкцией по использованию.

Важно!!! Не оставляйте без присмотра детей, когда люк находится в открытом положении, люк является тяжелой по весу конструкцией с острыми металлическими выступами, неосторожность в обращении с ним может привести к тяжелым травмам и телесным повреждениям. Будьте бдительны!

преимущества

Scissors® – Телескопическая регулируемая петля

телескопическая петля из нержавеющей стали позволяет наносить любую декоративную штукатурку на дверцу, hpl или другие легкие материалы толщиной до 20 мм

Можно использовать для улицы

люк полностью изготовлен из первичного алюминия, дверца оснащена листом AQUAPANEL®, поэтому люк может использоваться с уличной стороны зданий

Герметичность и звукоизоляция

люк не имеет сквозных отверстий между рамой и дверцей поэтому обеспечивает отличную звукоизоляцию и делает невозможным попадание воздуха в помещение из ниш

Ультратонкий и сверхпрочный профиль рамы skeleton®

сверхпрочный фирменный алюминиевый профиль защищает люк от проседания

Основные свойства

Уровень невидимости
0%
Пригодность к использованию на улице
0%
Уровень герметичности
0%
Уровень звукоизоляции
0%

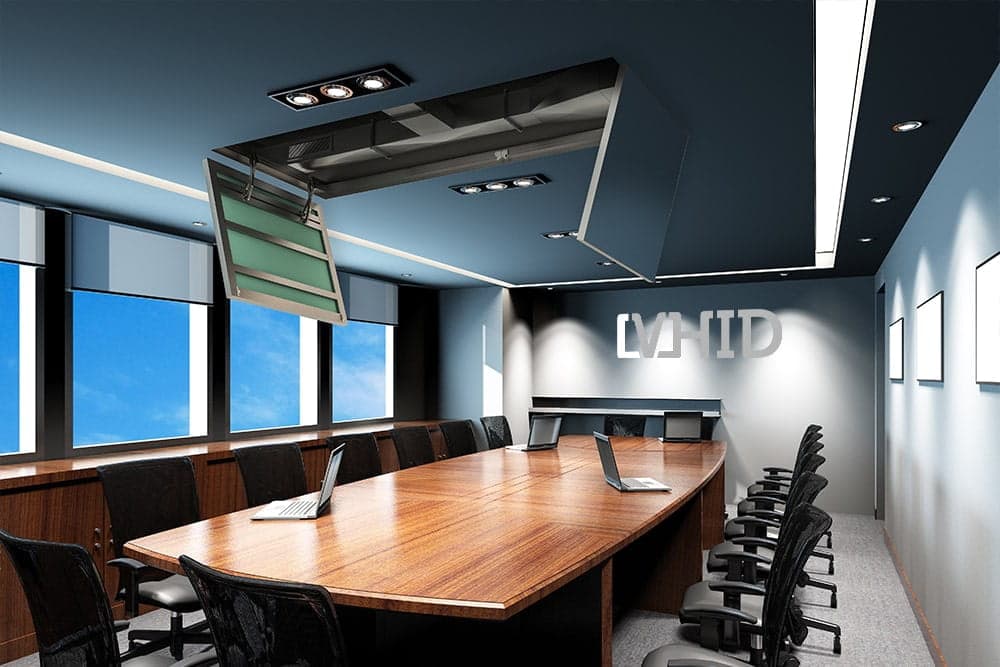

ДВУХДВЕРНЫЕ ВАРИАНТЫ

Закажите скрытый люк в потолок CONTROLLER HORIZONTAL®
