Cork horizontal®

специальный скрытый ревизионный люк в потолок под покраску со съемной дверцей

Візуалізація та технічні характеристики

Для потолка

Краска, декоративная штукатурка, обои, натуральная или декоративная кожа, ткани и подобные материалы

PUSH system (система замков Mini-Latch HEFELE)

Алюмыныевый уголок corner In® 16х30х2,4

Фирменный алюминиевый усиленный уголок rib® 28х18х2,4

Гипсокартон влагостойкий Knauf (ГКПВ) 12,5 мм

разъёмное соединение, обеспечивается скобами на дверце и раме

На саморезы к металлическому профилю

60 мм (30 мм рама + выступ замков 30 мм)

По ширине L (сторона без скоб): минус 60 мм (46 мм рама и скобы + 14 мм выступ замков)/по длине W (сторона со скобами): минус 32 мм рамы. Расчет актуален для люков с одной дверцей.

По горизонтали L/по вертикали H: минус 8 мм

Граничные размеры люка = граничные размеры ниши минус 5 мм

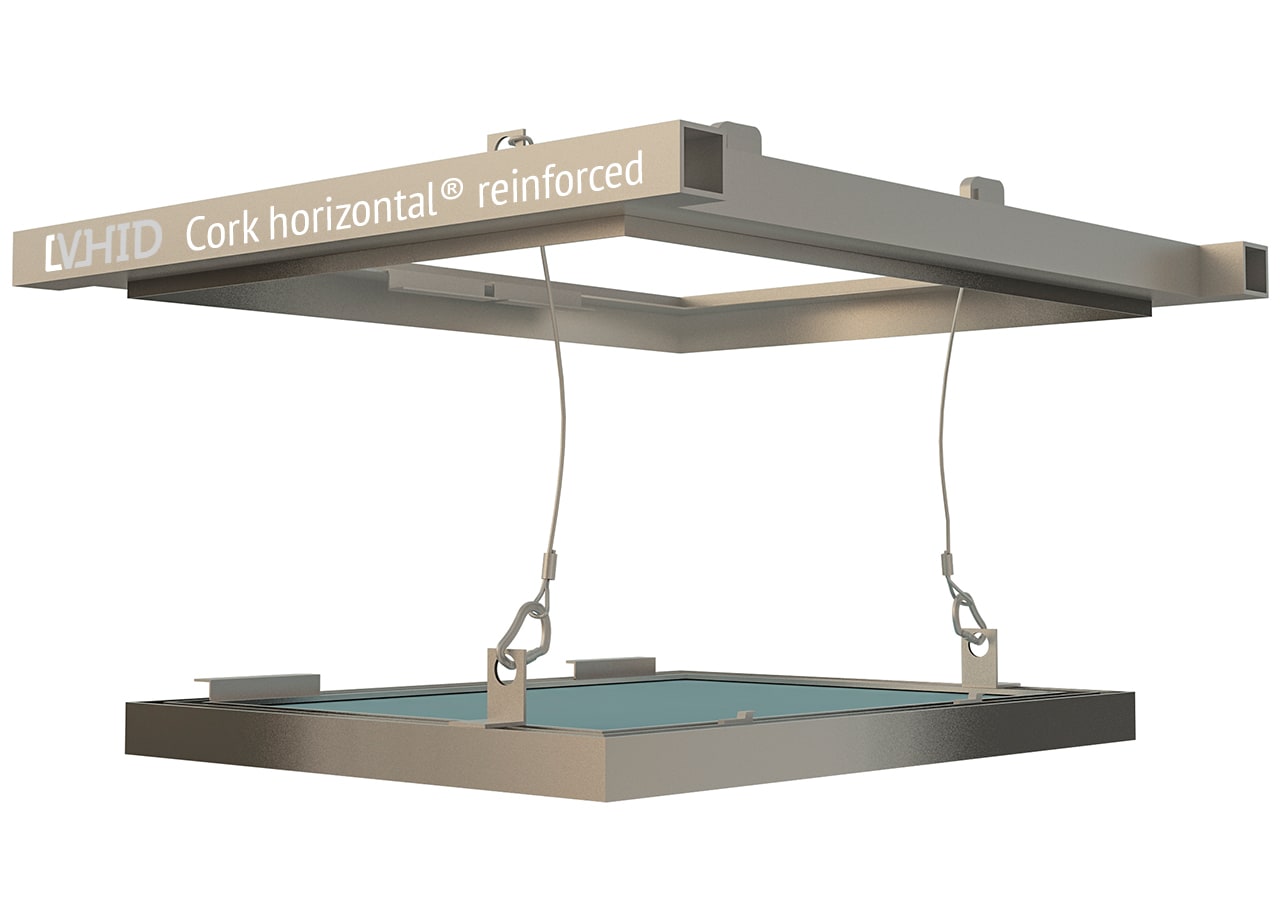

Визуализация конструктивных особенностей изделия с усилением

«Слушай, а что это у тебя за дыра над шкафом? Зловеще выглядит ... Ох! Так и не придумал, как её спрятать, там у меня труба с вентилем, должен быть доступ, а ни один люк не подойдет, потому что шкаф высокий, не даст дверце открыться». VHID уже придумал! 🙂

Специалисты мануфактуры VHID совершенствуют и разрабатывают свои изобретения в соответствии с требованиями времени и научились предугадывать и просчитывать возникновения тех или иных потребностей Клиентов.

Представляем Cork horizontal® - специальный скрытый ревизионный люк в стену под покраску, со съемной дверцей. Используется для скрытия различных инженерных коммуникаций (счетчиков, кранов, технических ниш, труб и т.п.) и кондиционеров в потолках помещений и на улице (под навесом) в местах, где ограниченное пространство и нет места для открывания дверцы/створки.

Люк пригоден для нанесения краски, декоративной штукатурки, обоев, натуральной и декоративной кожи, тканей и подобных материалов.

Преимуществами Cork horizontal® является специально разработанная защита конструкции от проседания и деформации, которая обеспечивается специальным профилем дверцы/створки, усиленным ребрами жесткости, а также простота, удобство и лёгкость монтажа. Конструкция со съемной дверцей/створкой позволяет получить свободное пространство для длительного ремонта или комфортного извлечения оборудования и т.п. Есть возможность изготовления конструкции больших габаритов, которая будет укреплена дополнительными усиливающими элементами.

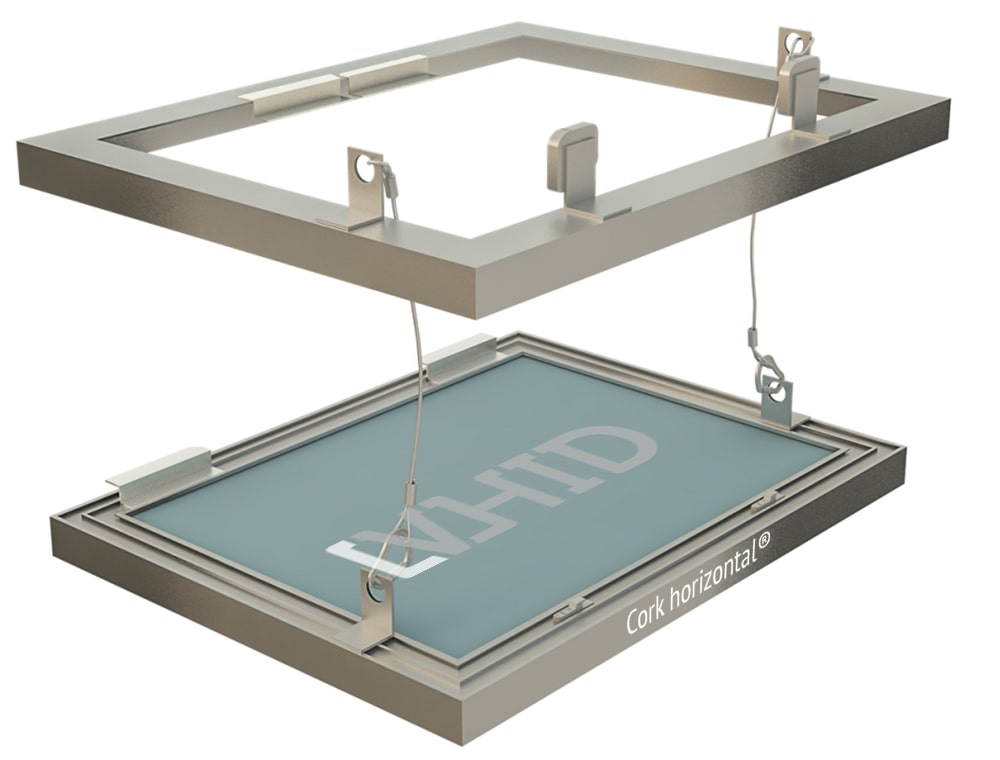

Люк состоит из алюминиевой рамы-уголка Corner In® 16x30 мм, толщиной 2,4 мм и дверцы/створки из фирменного усиленного уголка Rib® 28x18 мм, толщиной 2,4 мм на которую закреплен влагостойкий гипсокартон (ГКПВ) KNAUF толщиной 12,5 мм. Рама с дверцей/створкой имеют разъемное соединение, с одной стороны соединяются с помощью скоб, которые делают невозможным прогиб дверцы/створки, с другой стороны фиксируются с помощью PUSH system (системы замков Mini-Latch HEFELE). Люк открывается нажатием, после чего дверца/створка заходит вглубь рамы на 4 мм со стороны замков и открывается, вынимается вручную. В целях дополнительной безопасности, рама с дверцей/створкой люка соединяются съемными стальными тросами, которые фиксируются на специальных креплениях с двух сторон конструкции. Просвет между рамой и дверцей/створкой составляет – 1,5 мм.

Все швы люка соединены между собой аргонно-дуговым методом сварки, что делает их надёжными и незаметными.

Минимальный размер конструкции с одной дверцей/створкой 150х150 мм, максимальный 1000х1000 мм. Для больших габаритов используется конструкция с двумя дверцами/створками (со съемной перемычкой посредине), максимальный размер которой 2000Lх1000W мм (W - сторона скоб). Если нужен люк больших габаритов, сообщите об этом менеджеру VHID и мы рассмотрим возможность изготовления его для Вас! 🙂

Конструкции люков больших габаритов усиливаются по всему периметру рамы алюминиевой трубой 30х30 мм, двумя диагональными ребрами жесткости (с внутренней стороны) для каждой из дверок/створок, которые пересекаются и съемной перемычки с замками, которая размещается посередине. Целесообразность усиления конструкции определяет инженер мануфактуры в каждом отдельном случае индивидуально.

Общая глубина конструкции в закрытом состоянии 30 мм + выступ замков 30 мм = 60 мм.

Для определения/подбора размера необходимо измерить размер ниши (монтажного отверстия) и вычесть по 5 мм ширины и высоты, полученные результаты и будут габаритами люка.

Глубина монтажного отверстия/ниши для установки люка должна быть не менее 30 мм, в районе выступа замков не менее 60 мм.

Важно!!! Обратите внимание, что полезный/световой/свободный проём люка меньше чем габаритный размер. По ширине L (перпендикулярная сторона к скобам) пространство меньше на 60 мм, за счёт размещения скоб, толщины профиля и выступа замков, по длине W (сторона скоб) на 32 мм, за счёт толщины профиля. Расчет актуален для конструкций с одной дверцей/створкой.

Люк может быть установлен в нишах потолка, изготовленных из строительных материалов (бетона, кирпича и т.п.), на металлические профили, деревянный брус.

Установите люк в монтажное отверстие/нишу в одной плоскости с поверхностью потолка, уже подготовленного ​​для обработки. Закрепите люк с помощью саморезов или саморезов с дюбелями. Для увеличения герметичности следует обработать поверхности между каркасом люка и стеной монтажной пеной.

Наклейте на гипсокартон дверцы/створки облицовочный материал (нанесите краску) в соответствии с инструкцией использования.

Важно!!! Не оставляйте без присмотра детей, когда люк находится в открытом состоянии, люк является тяжелой по весу конструкцией с острыми металлическими выступами, неосторожность в обращении с ним может привести к тяжелым травмам и телесным повреждениям. Будьте бдительны!

преимущества

Не требуется пространства для открывания

даже если, например, шкаф расположен близко к дверце люка, не проблема, дверца просто вынимается и имеете доступ к коммуникациям в потолке

Еще больше скрытости

Фирменный профиль из которого изготовлена ​​рама и дверца люка утончается к лицевой стороне так, что после видимой монтажа останется только щель в 1 мм

Надежные сварные соединения по международному сертификату

Все швы люка соединены между собой аргонодуговым методом сварки, что делает их незаметными и на 100% защищает от деформации люк. Мы используем роботов для сварки конструкции, а потому любой брак исключен

Дополнительная защита от просадки

дверца и рама люка изготовлены из фирменного алюминиевого профиля с ребрами жесткости, которые предотвращают его деформацию даже при очень больших размерах

Основные свойства

Уровень невидимости
0%
Пригодность к использованию на улице
0%
Уровень герметичности
0%
Уровень звукоизоляции
0%

Двухдверный вариант без усиления

Двухдверный вариант с усилением
