Hood®
невидимий люк в пілогу з надміцного алюмінієвого каркасу з герметичним ущільнювачем на амортизаторах та з функією 3D регулювання
Візуалізація та технічні характеристики
Приміщення/вологі приміщення/вулиця
Для підлоги
Керамічна плитка, мозаїка та керамограніт товщиною до 12 мм, ламінат, паркет, паркетна дошка до 22 мм та подібні матеріали за вагою
600Lx600W (W-сторона петлі
900Lx1200W (W-сторона петлі)
не визначено, залежить від багатьох критерів та розраховується індивідуально
telescopic system ® (системна робота газових пружин та петлі Scissors®)
Ляда піднімається вручну з допомогою газових пружин. Замикання забезпечує поворотний замок німецького виробництва із можливість відкривання як зверху, так і знизу люка.
Вверх
Фірмовий алюмінієвий профіль skeleton®
Фірмовий каркас із стальних профілів, покритих полімером steel strong chassis®
aquapanel® 12 мм
Scissors® (Регульвана петля в 3D площині з нержавіючої сталі)
На монтажні акери
3D регулювання до 2 мм
Регульвані газові пружини WEFORMA (Німеччина)
немає
88 мм (64 мм глибина рами плюс 24 мм виступ петлі в закритому положенні дверцят)
По ширині L (перпендикулярна сторона петлі): мінус 114 мм (48 мм рама + 66 мм петля)/по довжині W (сторона петлі): мінус 48 мм рами. Розрахунок актуальний для люків з одними дверцятами.
По ширині L/по довжині W: мінус 8 мм
Граничні розміри люка дорівнють по ширині L: /по довжині W: габаритним розмірам плитки із врахуванням швів плюс 8 мм. У випадку, якщо розміри люка не прив’язуються до габаритів облицювального матеріалу, то вони мають дорівнювати граничним розмірам ніші мінус 5 мм.
Модифікації люка HOOD з нержавіючої сталі
«Що з тобою сталося Любий, чому в тебе порвана і така брудна сорочка? Все гаразд, не переживай! Це я спускався у наш погреб, вхідний люк прогнив під дією вологи і зламався, а я зачіпився сорочкою за нього. Ми ж не так давно його купували!? Він виявився неякісним, погано відкривався з самого початку через деформації і іржа його швидко «з’їла», треба його терміново міняти! З VHID буде якісно і безпечно![Символ]
Процес виготовлення люків ТМ VHID майже повністю автоматизований, проходить на сучасному обладнанні з мінімальним залученням людської праці, контроль якості відбувається на кожному з етапів виробництва, використовуються виключно високоякісні матеріали.
Для описаного вище випадку, чудовим варіантом стане Hood® – невидимий люк в підлогу з надміцного алюмінієвого каркасу з герметичним ущільнювачем на амортизаторах та з функцією 3D регулювання.

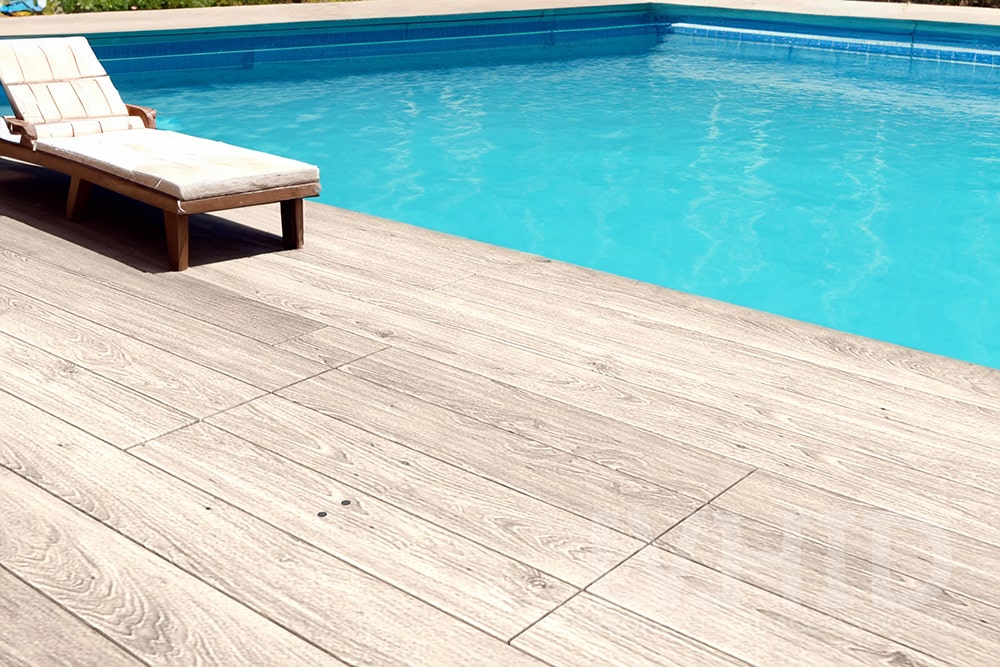

Hood® використовується для облаштування входу в підвали, погреби, на цокольні поверхи, технічні і апаратні приміщення, для схованок, в приміщеннях і на вулиці (під накриттям).
Підходить під облицювання керамічною плиткою, мозаїкою та керамогранітом товщиною до 12 мм, ламінатом, паркетом, паркетною дошкою до 22 мм та подібними за вагою матеріалами.
Інженери-конструктори мануфактури VHID наділили Hood® цілим рядом корисних властивостей, які вже встигли оцінити наші Клієнти.
Люк стане вірним рішенням при встановленні в особливо вологих місцях приміщень і вулиці. Hood® має високий рівень герметичності і шумонепроникності, конструкція дозволяє вмонтувати дренажний жолобок для відведення води. Фірмові профілі рами і ляди мають захист від просідання і деформації, дозволяють використовувати тверді облицювальні матеріали середньої ваги. Регульовані в 3D площині петлі Skissors® забезпечують можливість регулювання положення ляди в 3 площинах. Німецькі газові амортизатори Weforma роблять відкриття і закриття легким, без зайвих зусиль. Люк має порівняно невелику глибину конструкції і незначні величини зменшення вільного простору монтажного отвору.

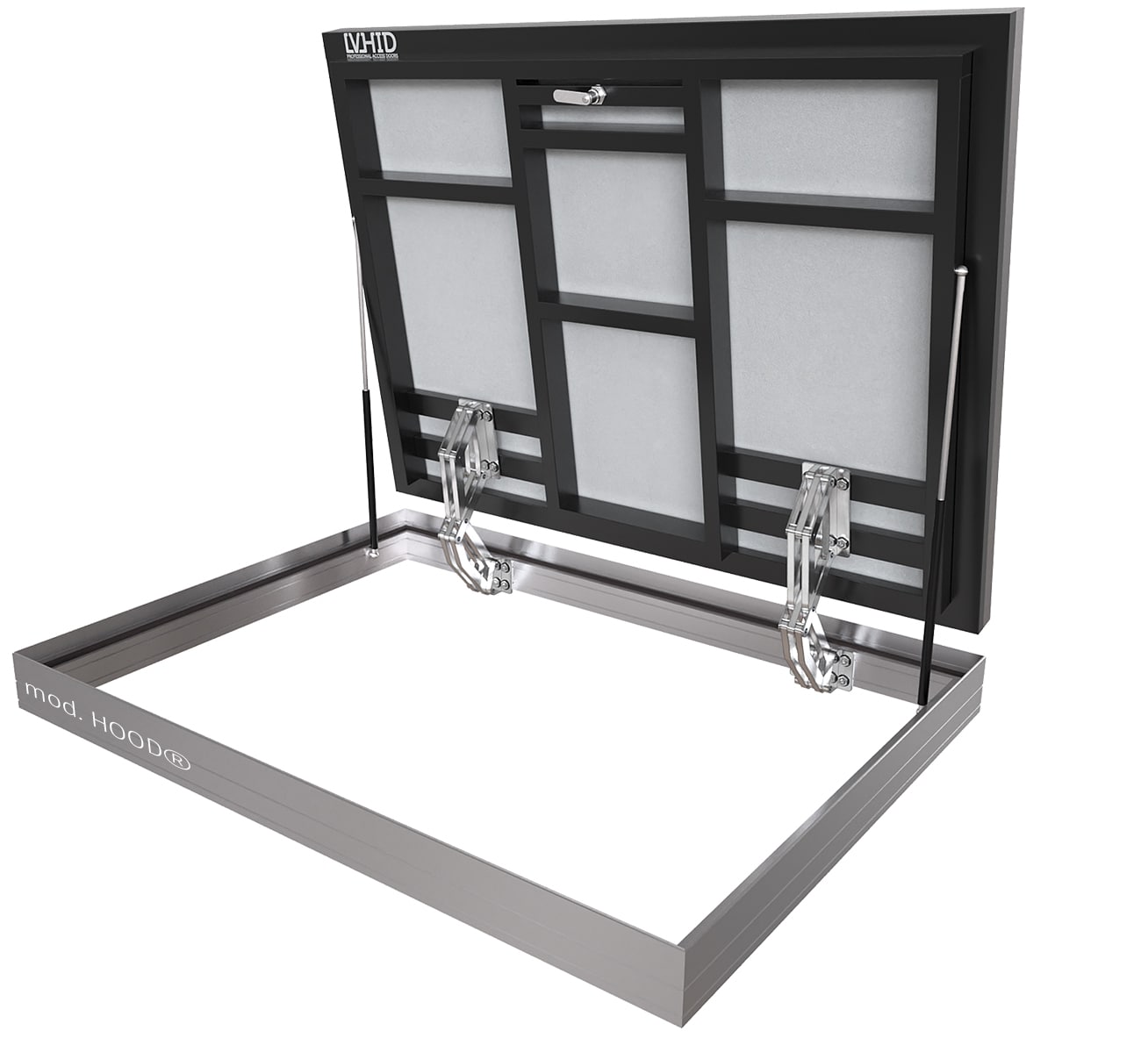

Люк має антикорозійні властивості, складається з фірмового алюмінієвого профіля Sceleton® 24×64 мм, товщиною 2 мм та ляди складеної з фірмового каркасу із стальних профілів покритих полімером Steel strong chassis® на який закріплена вологостійка Aquapanel від KNAUF товщиною 12 мм. Газові амортизатори-пружини Weforma кріпляться до елементів стального каркасу з одного боку і до петель ляди з іншого.
На основі інформації про площу і вагу ляди фахівці мануфактури VHID в заводських умовах розраховують необхідний рівень навантаження і регулюють об’єм азоту в газових амортизаторах, налаштовуючи їх саме для Вас!
Рама з лядою з’єднується петлями з нержавіючої сталі Scissors®, які забезпечують обертання. Конструкція петлі дає можливість регулювання ляди в 3D площині (до 2 мм) і можливість відкриття на 80°.
Ляда відкривається вручну за допомогою системи Telescopic system® (системна робота газових пружин та петлі Scissors®) і 2-х спеціальних ручок, ручки-відмикача замка конструкції та підйомної ручки з різьбою. Поворотний замок німецького виробництва дає можливість відкривати і закривати люк як ззовні, так і зсередини.
Всі шви алюмінієвої рами люка з’єднані між собою аргонно-дуговим методом зварювання, що робить їх надійними і непомітними.
По всьому периметру рами люка кріпиться каучуковий ущільнювач, що забезпечує її герметичність.
Мінімальний розмір конструкції з одними дверцятами/створкою 600Lх600W мм, максимальний 900Lх1200W мм (W – сторона петлі). Конструкція з двома лядами не виготовляється. Якщо потрібен люк більших габаритів, повідомте про це менеджера VHID і ми розглянемо можливість виготовлення його для Вас!:)
Конструкція Hood ® забезпечує надійне і безпечне користування , по люку можна вільно ходити, не переживаючи про його пошкодження чи деформацію.
Важливо! Наїзд автомобілем може спричинити деформацію рами люка і пошкодження облицювального матеріалу!
Загальна глибина конструкції в закритому стані 64 мм + 24 мм виступ петель = 88 мм.
Якщо розміри люка не прив’язуються до габаритів облицювального матеріалу, то рекомендований габаритний розмір люка дорівнює розміру ніші (монтажного отвору) мінус 5 мм від ширини і довжини.
Якщо Вам необхідно розрахувати розмір люка під розмір плитки, необхідно заміряти габарити плитки, яка буде розміщена на ляді, враховуючи товщину міжплиточних швів – це і буде розміром люка.
Глибина монтажного отвору/ніші для установки люка повинна бути не менше 88 мм.
Важливо!!! Зверніть увагу, що корисний/світловий/вільний простір люка менший за габаритний розмір. По ширині L (перпендикулярна сторона петлі) менше на 114 мм (48 мм виступ рами, 66 мм виступ петлі), по довжині W (сторона петлі) на 48 мм (за рахунок рами).
Люк у отворі бетонного перекриття закріплюється за допомогою стальних анкерів, 60-100 мм довжиною і 6-10 мм в діаметрі. Довжина і діаметр анкерів підбирається в залежності від розміру люка і матеріалу, який буде кріпитися на конструкцію (чим більше вага люка, тим потужніші потрібні анкера);
Анкера встановлюються так, щоб відстань між ними була 150-200 мм.
В отворі бетонного перекриття просвердліть прорізи на половину довжини анкера. В підготовлений проріз залийте «хімічний анкер» до повного заповнення порожнини. Потім вставте стальний анкер і залиште його на 20-30 хв. до повного висихання хімічної рідини, залишки, які виступили, видаліть;
Довжину анкерів в отворі бетонного перекриття регулюйте за допомогою болгарки;
Помістіть люк в отвір перекриття і укладіть на анкера.
Щілини між бетонним перекриттям і рамою заповніть цементом чи іншим фіксуючим розчином.
Після завершення монтажу не рекомендується ходити по люку протягом 3-х діб.
Важливо!!! Не залишайте без нагляду дітей, коли люк знаходиться у відкритому стані, люк є важкою за вагою конструкцію з гострими металічними виступами, необережність у поводженні з ним може призвести до важких травм і тілесних ушкоджень. Будьте пильними!
