Основна перевага люка HANZER – це його ляда у вигляді лотка, глибиною 55 мм, що дозволяє заповнити його бруківкою до 40 мм товщиною та за певних умов досягти класу навантаження C250 (C250=25 т/м²).

Люк HANZER виготовляється у двох варіантах сталі. Для вуличного використання люк виготовляється з нержавіючої сталі марки AISI 304, товщиною 5 мм, для приміщень чи вулиці під накриттям з чорної сталі, товщиною 5 мм, що покрита антивандальною порошковою фарбою.

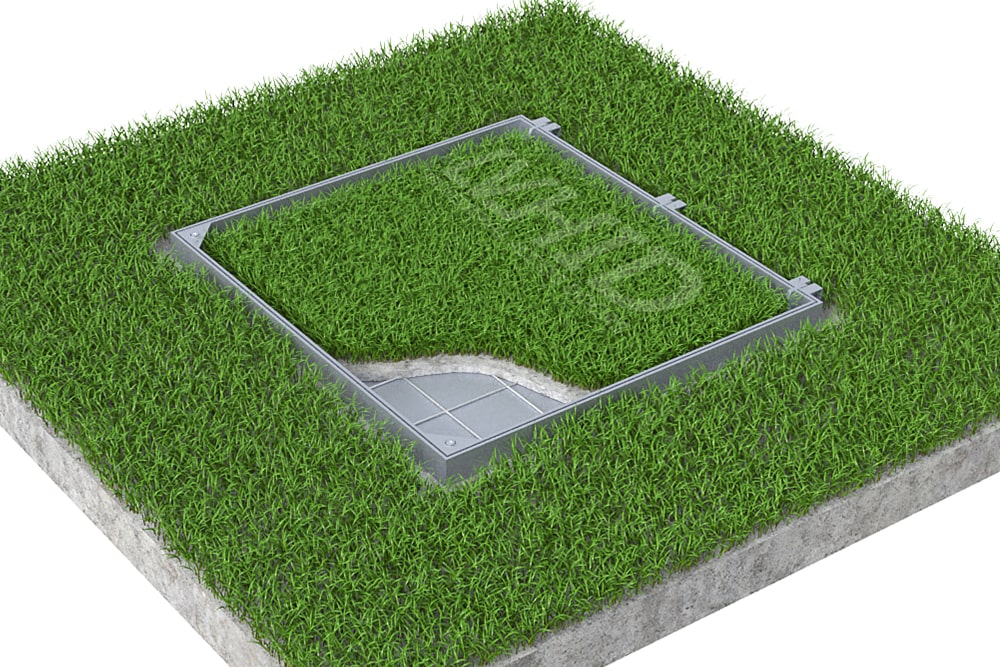

Люк HANZER підходить для створення прихованого доступу до підземних комунікацій, водопроводу, каналізації, ліній зв’язку, електрокабелів, приямків. Використовується для створення оглядових колодязів, колодязів для збору води, прихованих входів в технічні приміщення басейнів, штучних озер. Також може бути використаний для створення невидимого входу в приміщеннях до цокольних поверхів чи погребів.

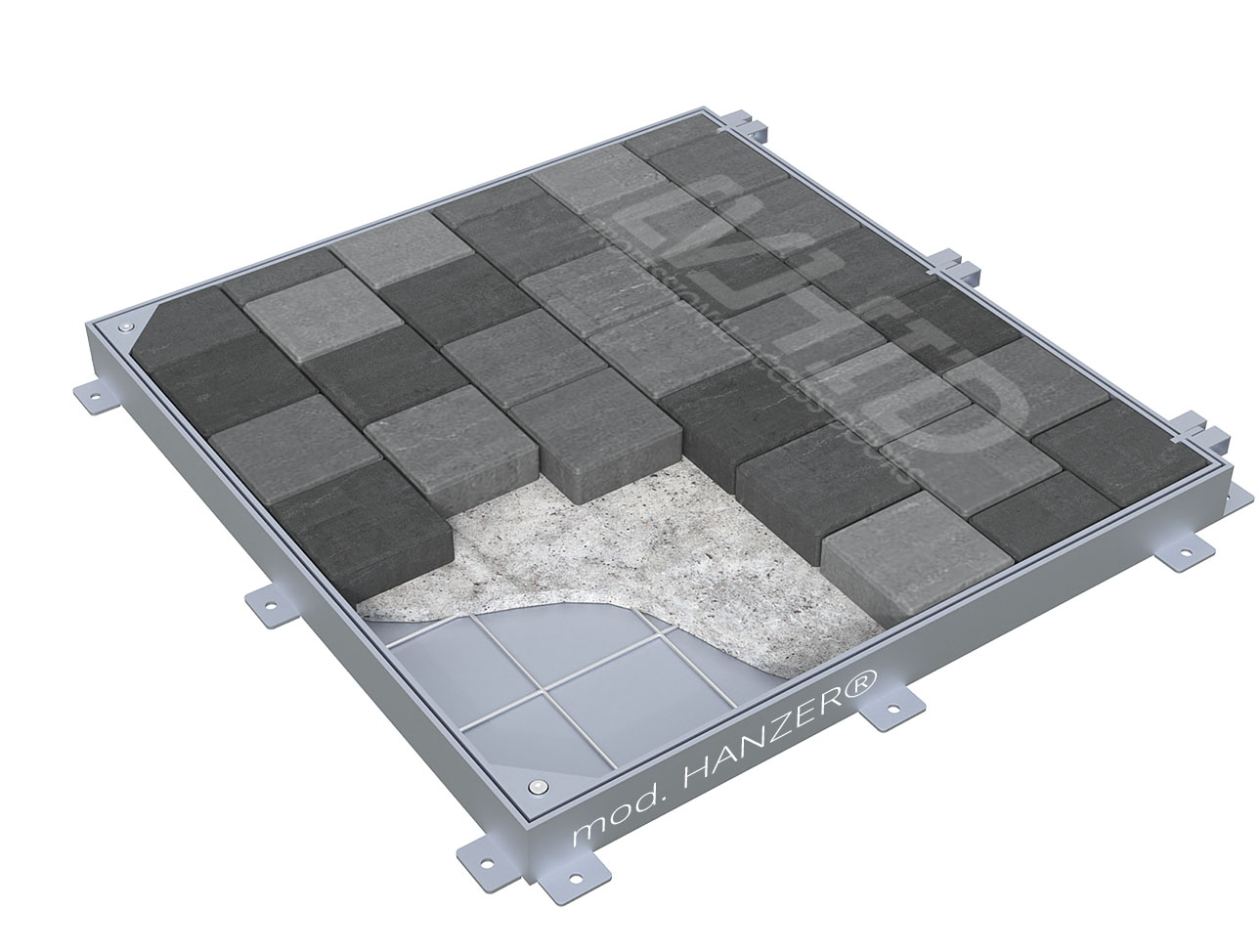

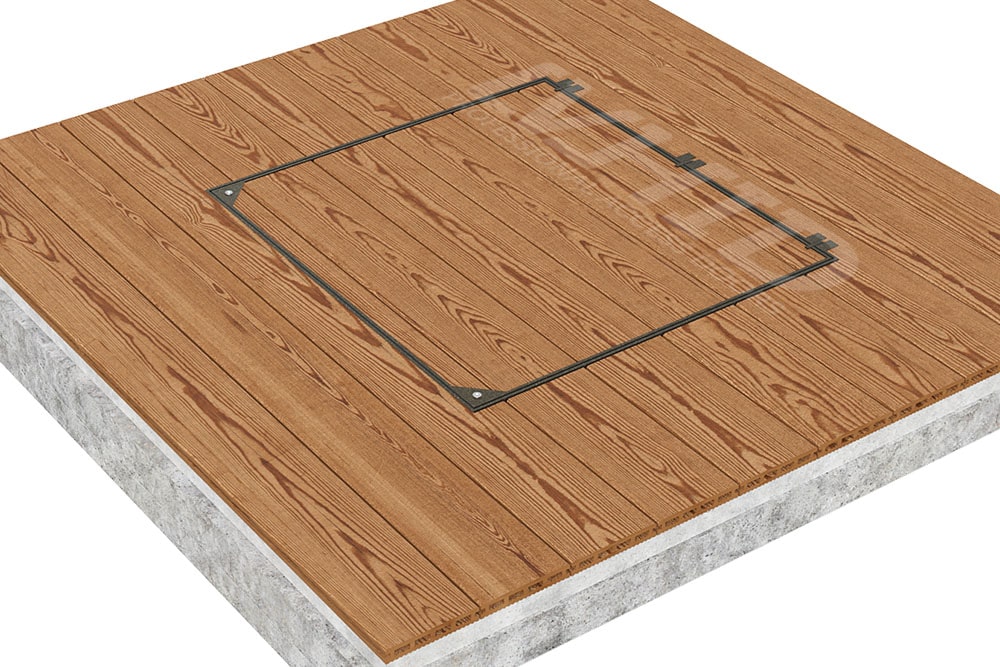

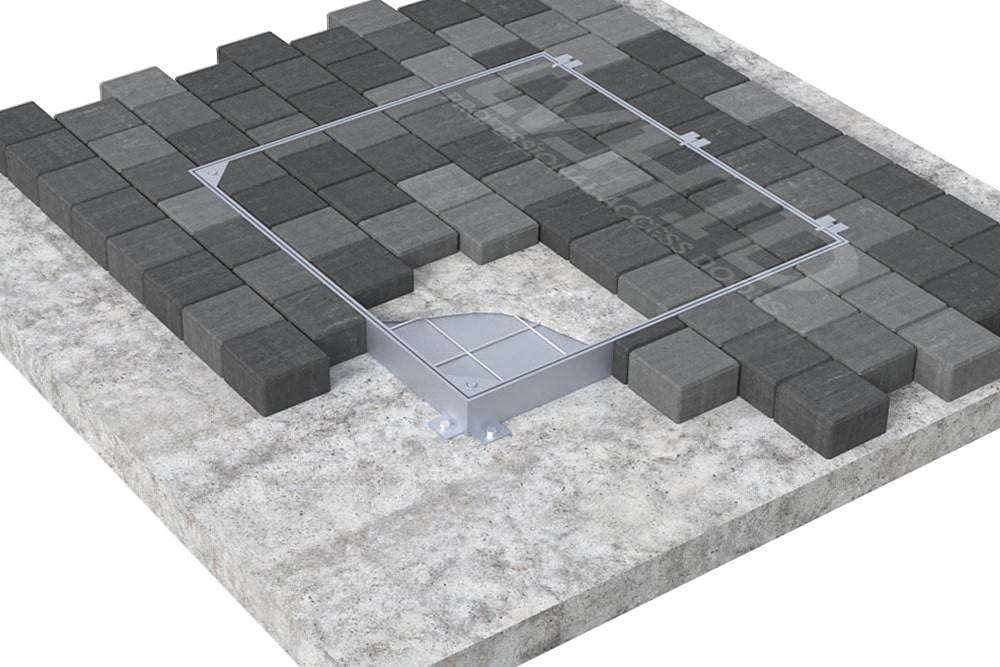

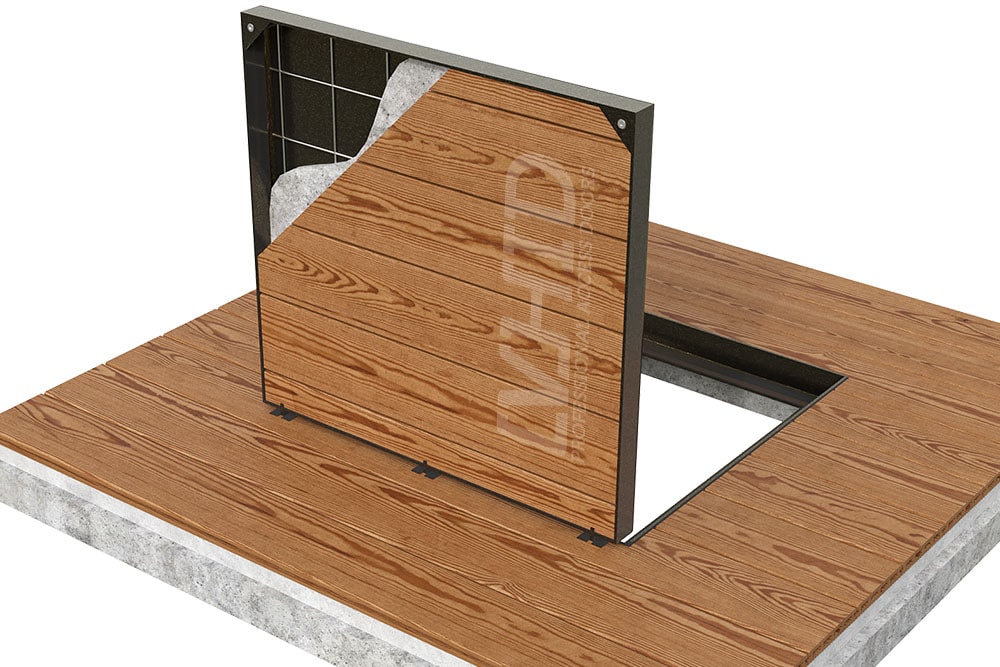

Лоток підлогового люка HANZER заповнюється твердими матеріалами товщиною до 40 мм (тротуарна плитка, бруківка, мармур, граніт та інші камені, керамограніт, терасна дошка чи інші подібні матеріали).

Для виготовлення люка HANZER виготовляється листова нержавіюча сталь марки AISI 304, товщиною 5 мм, яка оброблена методом хімічної пасивації. Додатково нержавіюча сталь шліфується скло струменем. Додатково скло струминна обробка знімає залишкові напруги у зварних швах. Зварні шви виконуються методом TIG по міжнародному стандарту EN 10217-7.

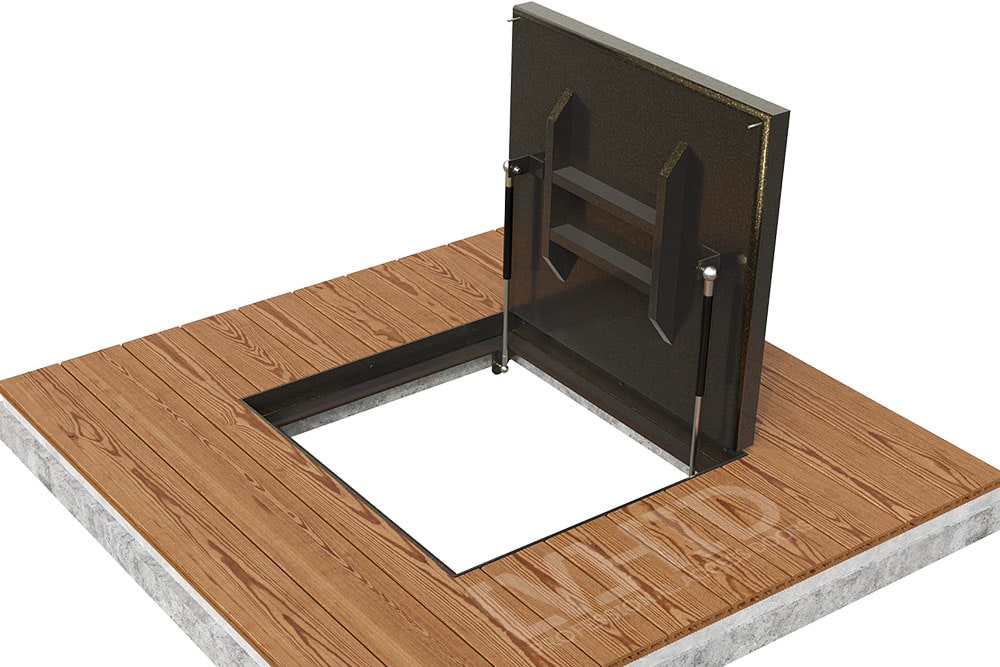

В другому варіанті люк HANZER виготовляється з листової чорної електрозварної вуглецевої холоднокатаної сталі, товщиною 5 мм міжнародного стандарту ISO 630:1995, марки E235-B. Сталь проходить обробку фосфатами та покривається поліефірною порошковою фарбою. Зварні шви виконуються методом MIG по міжнародному стандарту DIN EN ISO 5817.

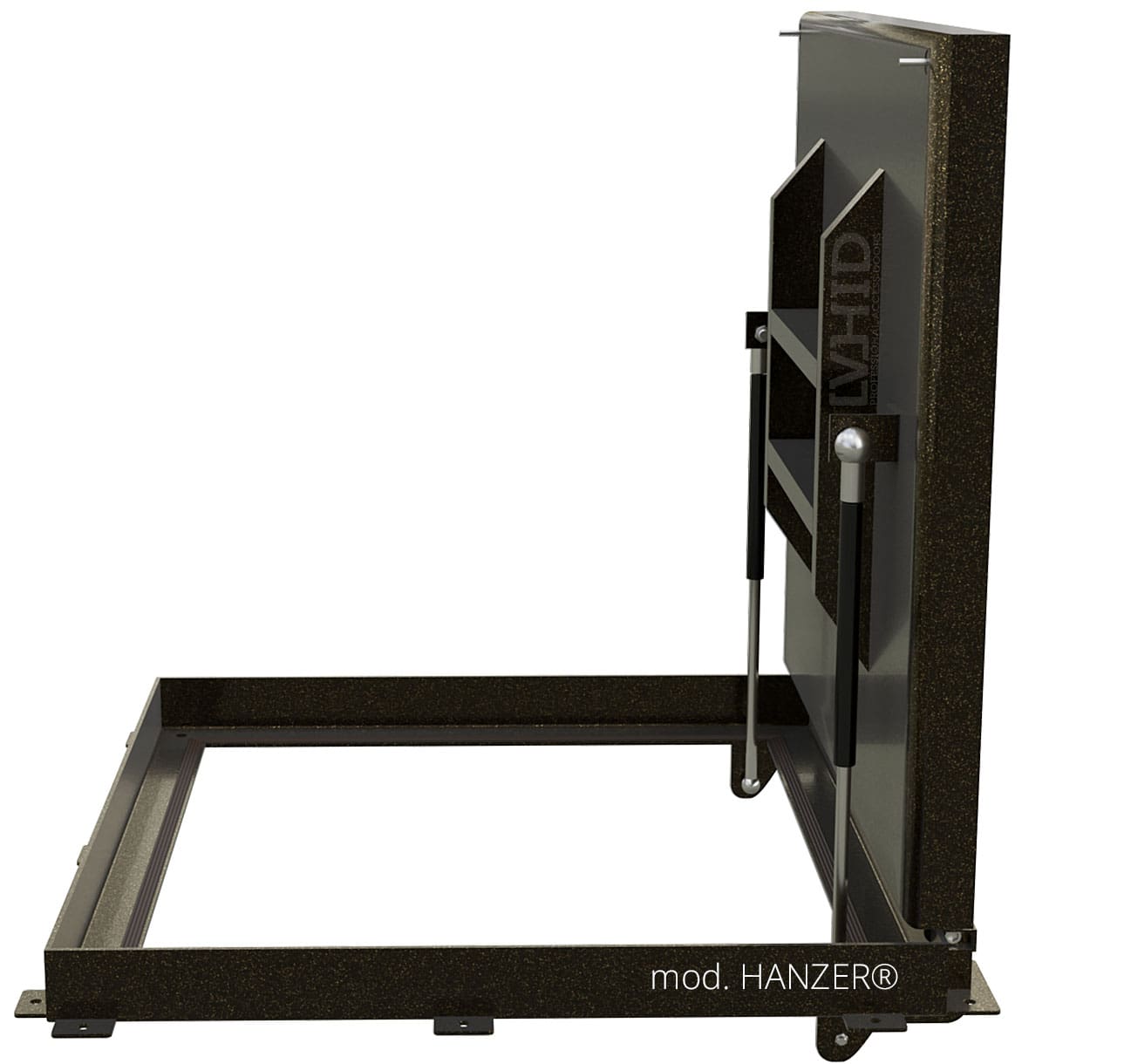

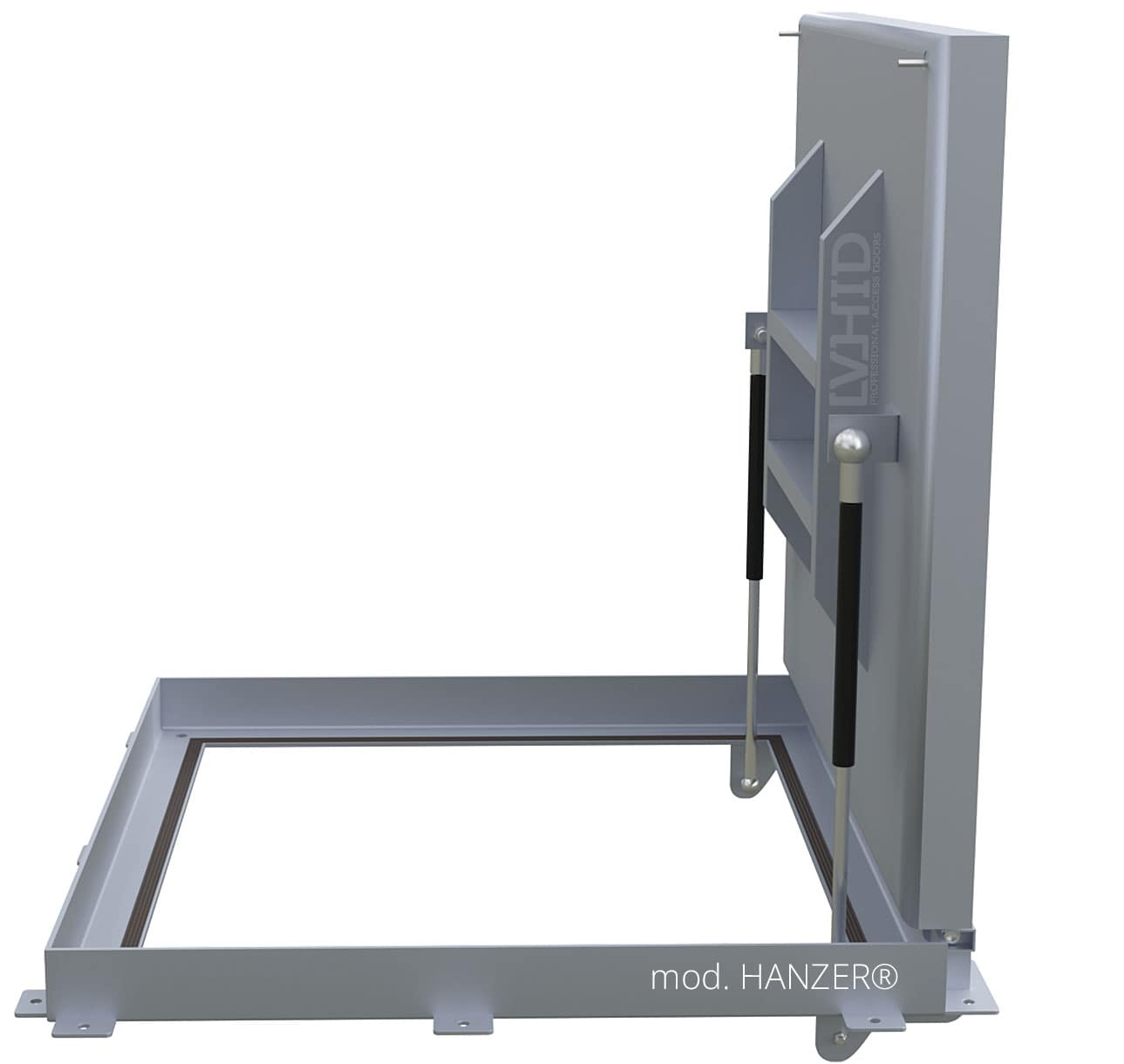

Конструкція люка складається з рами й лотка, що з’єднані за допомогою потужної виносної осьової петлі Claw® (винос петлі за межі рами люка складає 50 мм). Відкривання відбувається за допомогою газових пружин.

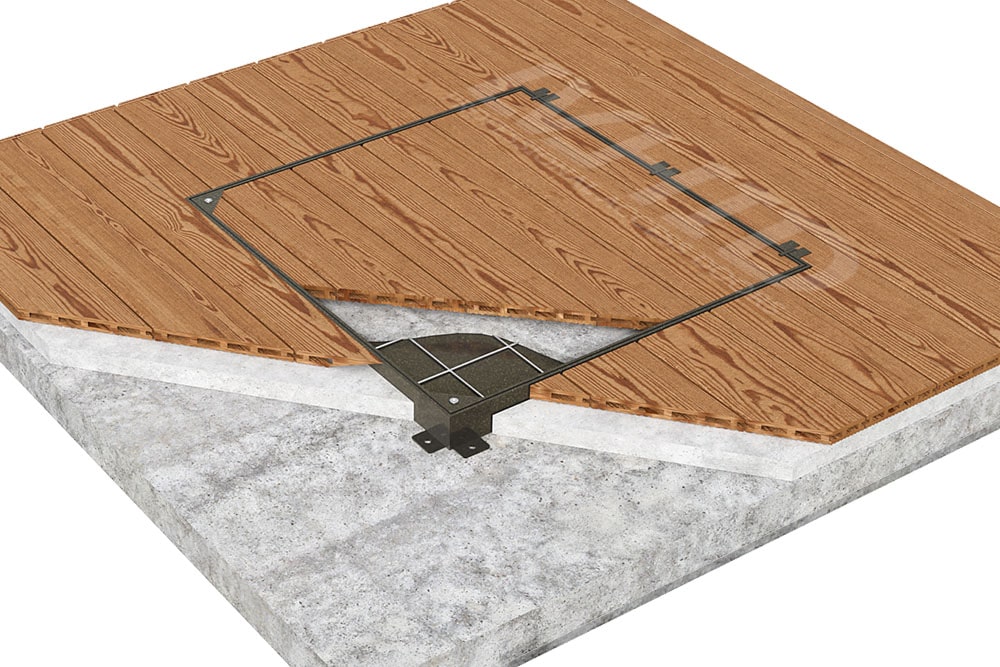

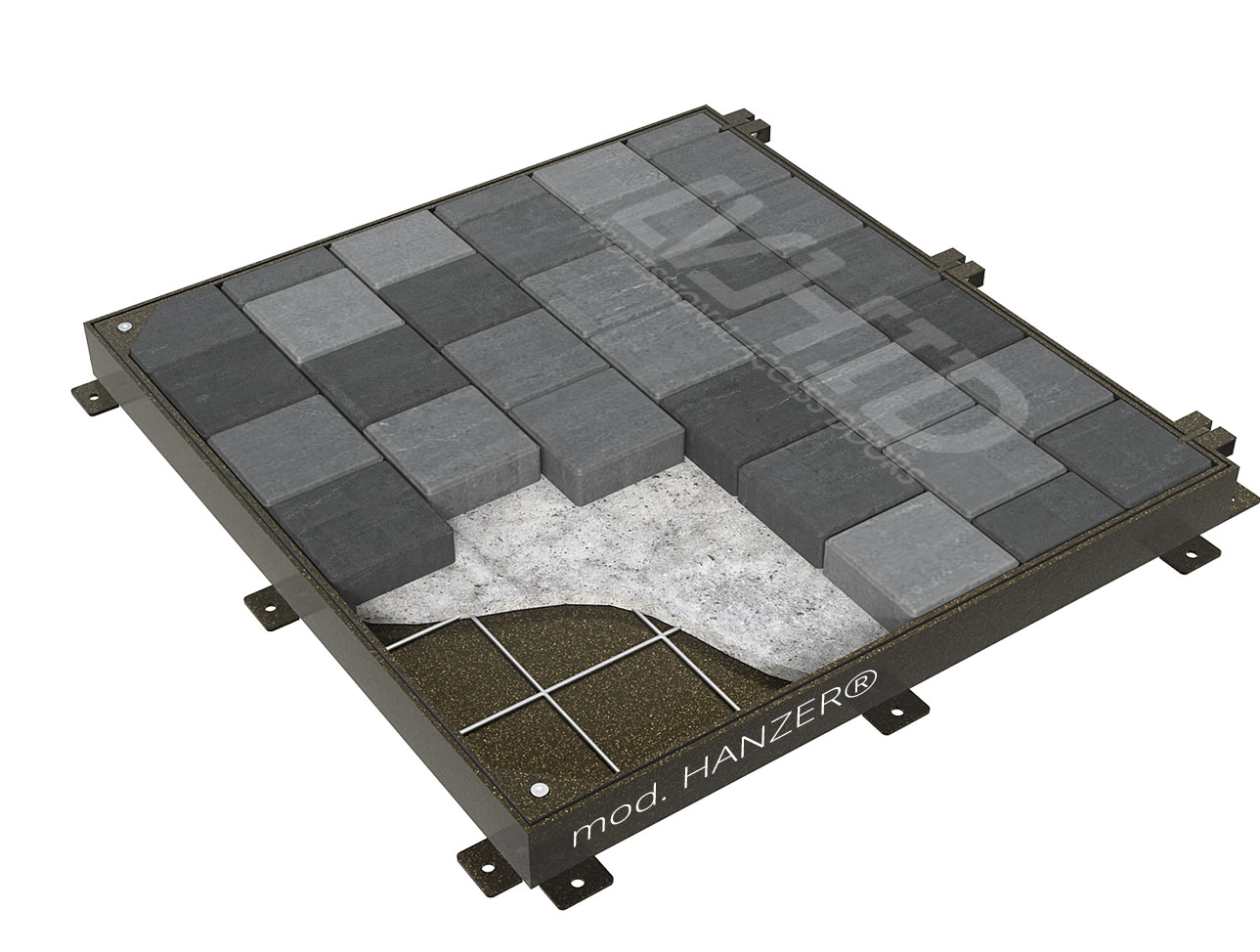

Рама люка має вигляд кутника із гнутої сталі, розмір його 65Lx67Hx5 мм. Лоток також виготовлено з гнутої сталі, товщиною 5 мм. Зварні шви рами і лотка виконуються тільки в кутах, завдяки чому люк витримує навантаження. Загальна висота лотка 60 мм, чиста глибина 55мм. Лоток містить стальну армовану сітку, оброблену склоструменем, для зміцнення залитого бетонного розчину. В нижній частині рами з чотирьох боків розташовані спеціальні пластини для кріплення її до бетону. Фіксація люка здійснюється анкерними болтами крізь пластини з подальшим повним бетонуванням.

Підлоговий люк HANZER герметичний, захищений від потрапляння води. Для цього в рамі закріплений гумовий ущільнювач, який запобігає проникненню води, а остаточна герметичність досягається шляхом стиснення рами та лотка болтами в кутах на протилежній стороні петлі. Для виняткової зручності й швидкості закручування болтів різьба з нержавіючої сталі закріплена в спеціальних заглибленнях рухомо. У варіанті люка з чорної сталі різьба для фіксуючих болтів теж встановлюється з нержавіючої сталі.

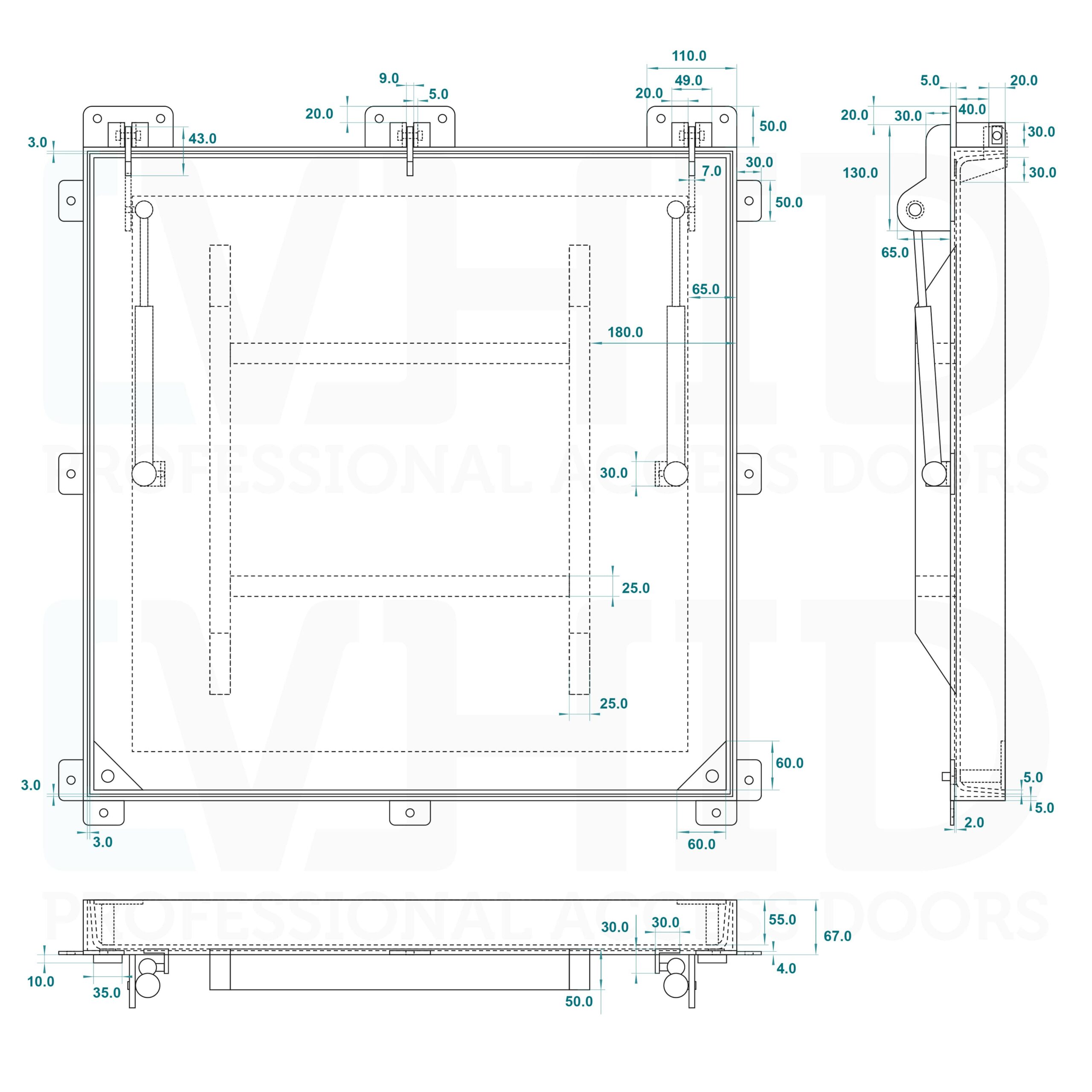

Видимий проміжок між рамою і лотком складає 3 мм. Загальна глибина люка з лотком по рамі складає 67 мм, в районі тримачів амортизаторів 132 мм, в районі виступу кріплень плаваючих гайок для болтів, які фіксують лоток 77 мм.

У вище описаному виконанні підлоговий люк HANZER відповідає класу навантаження C125 (C250=12,5 т/м²), якщо потрібно досягти класу навантаження C250 (C250=25 т/м²), то для його виробництва буде використана сталь 8 мм товщиною.

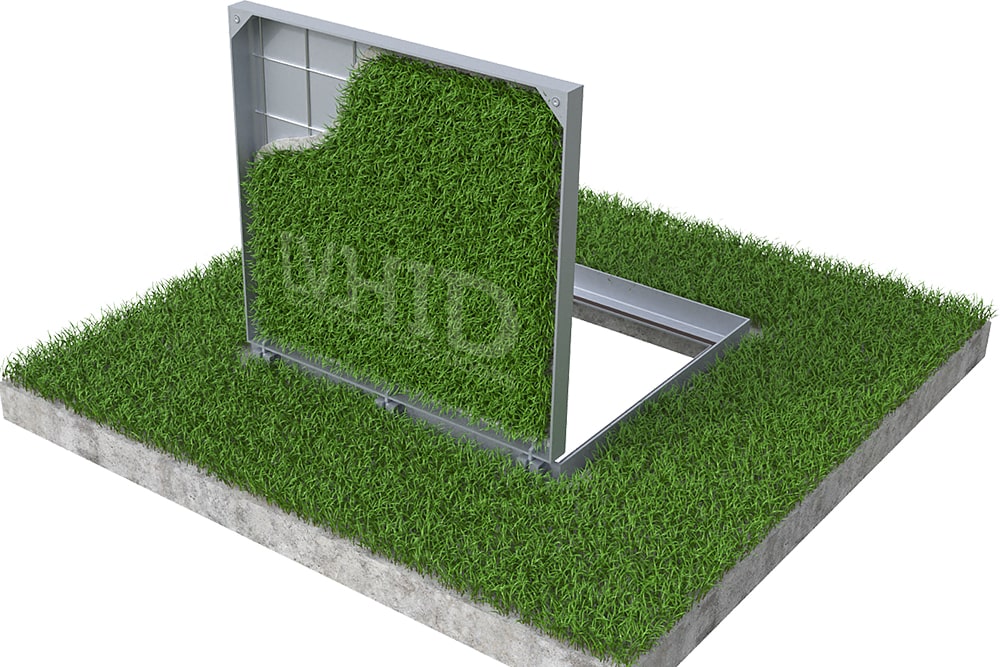

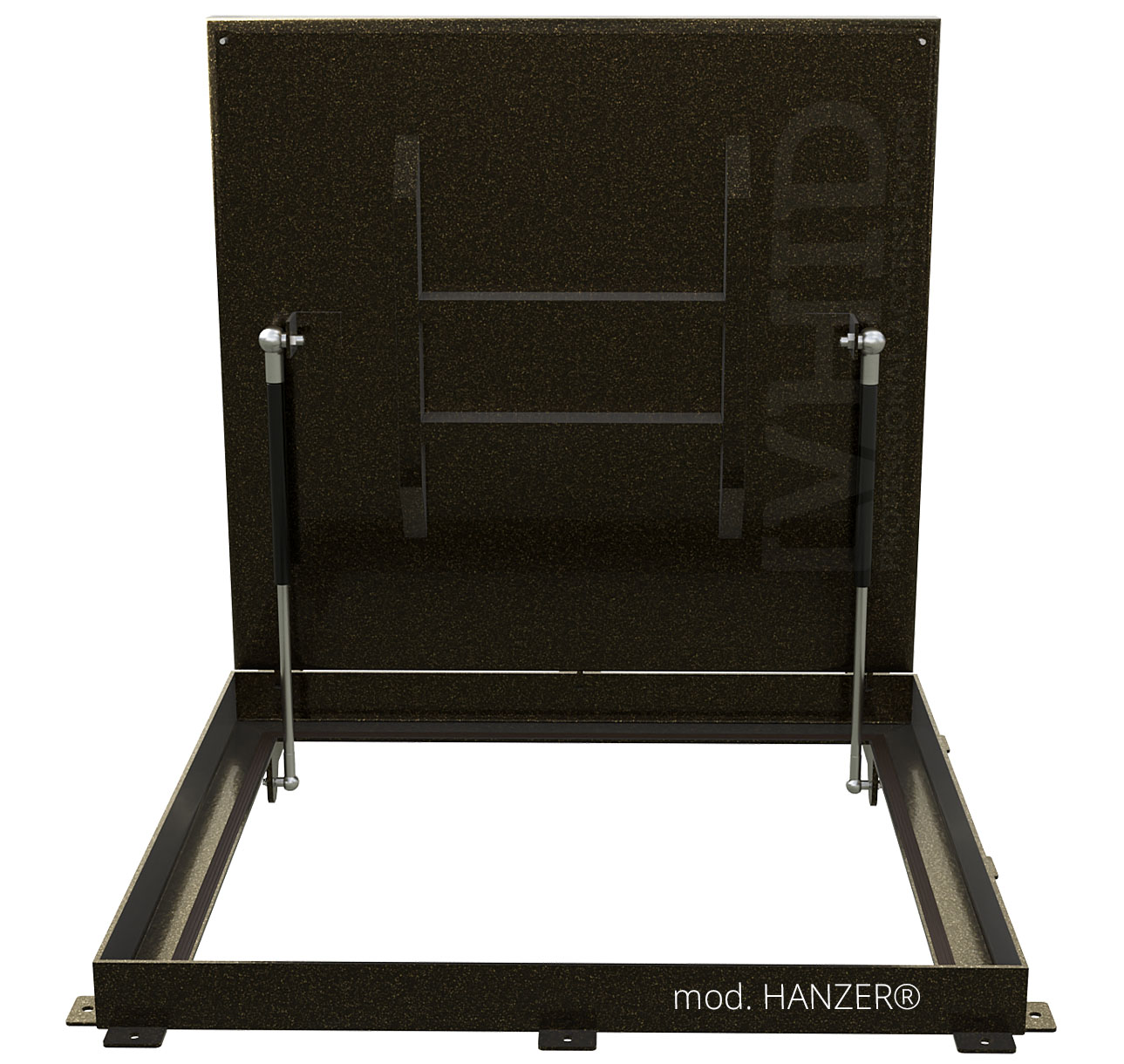

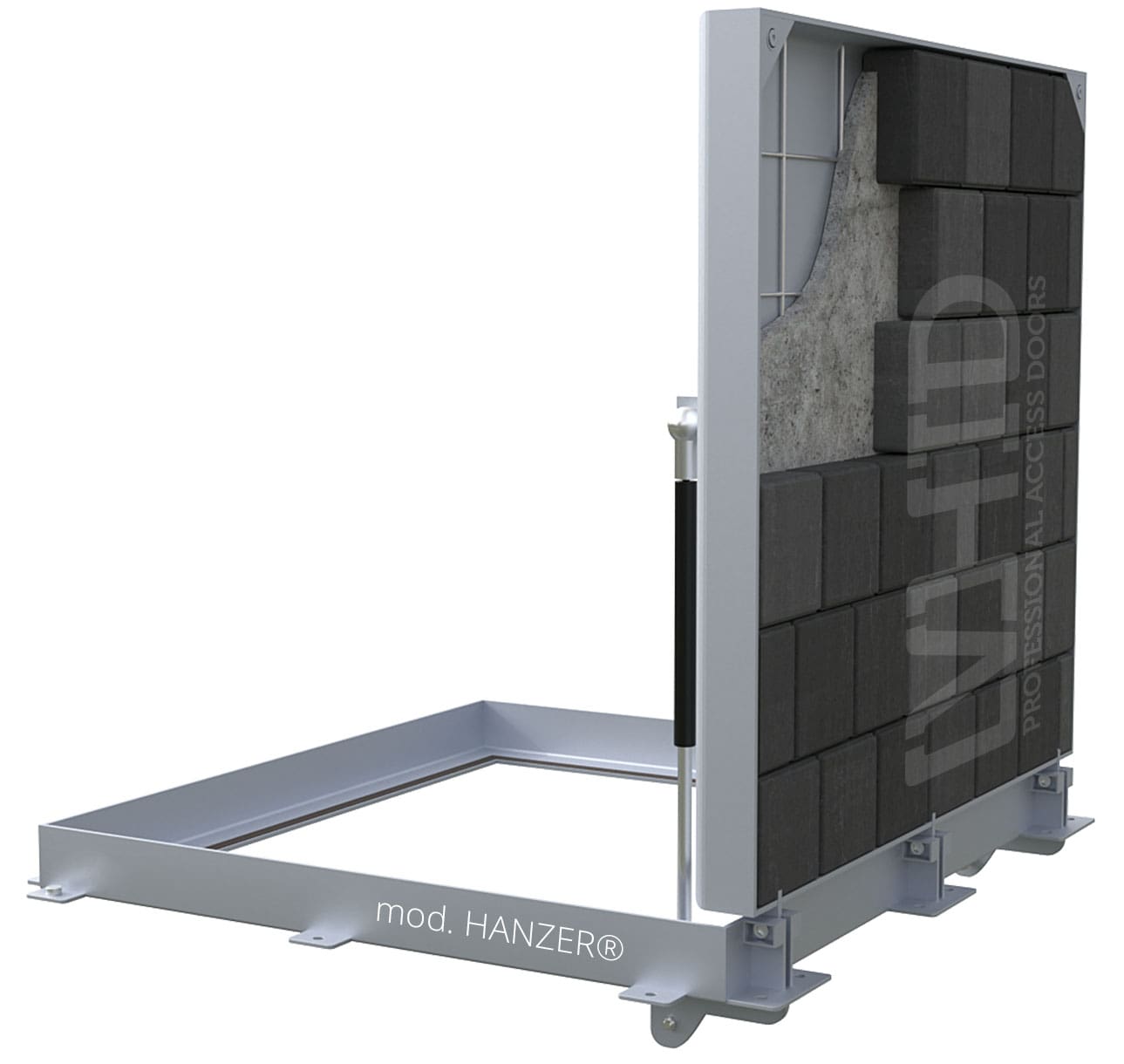

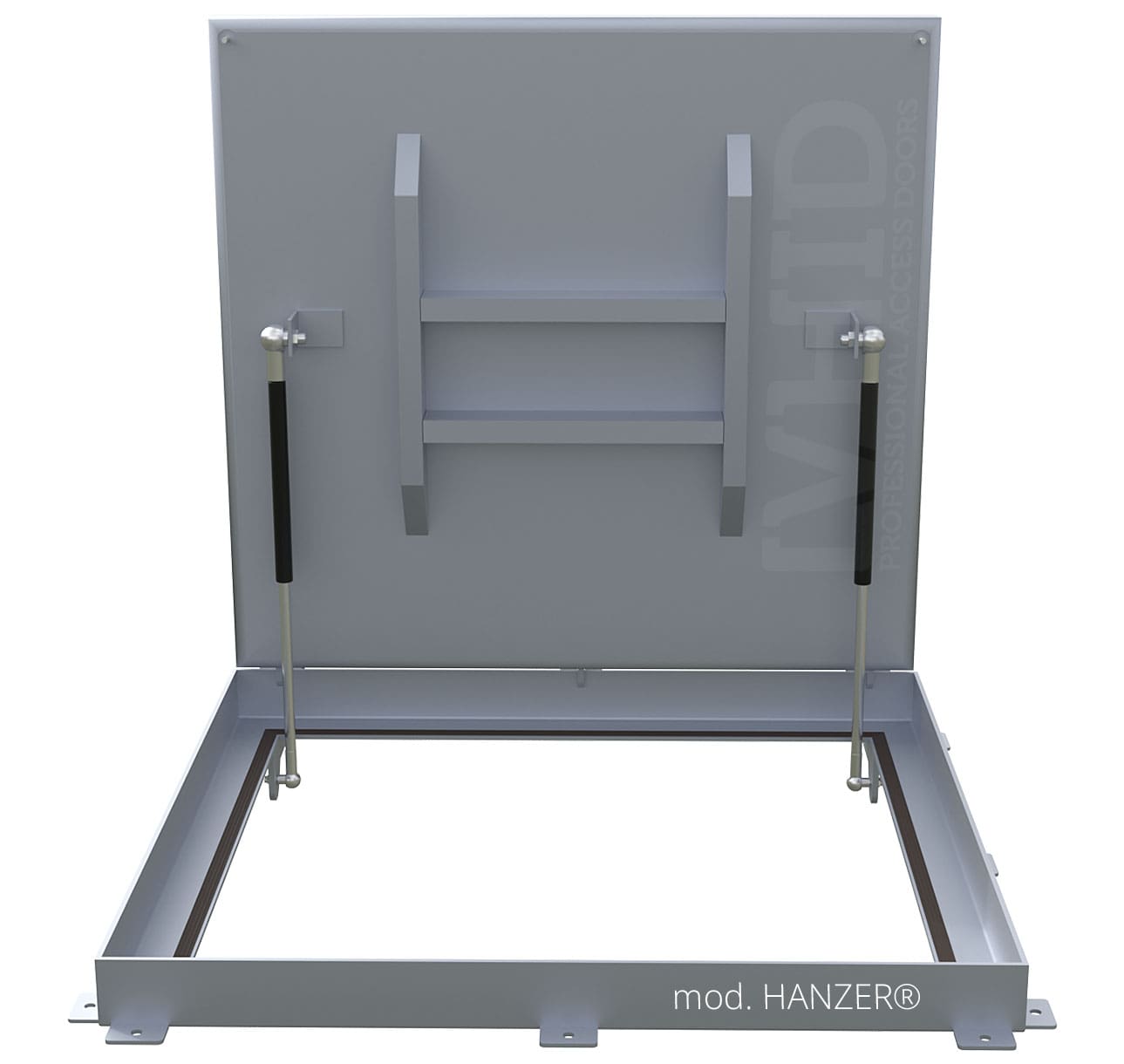

Лоток люка відкривається напівавтоматичним способом перпендикулярно підлозі на 86° за допомогою регульованих промислових газових амортизаторів, що закріплені на спеціальних тримачах. На основі інформації про матеріал, вагу і площу покриття наш інженер визначає необхідний рівень навантаження і далі спеціалісти на виробництві регулюють об’єм азоту в газових амортизаторах, налаштовуючи їх саме для Вас, для однаково легкого закривання та відкривання люка! Газові пружини оснащені демпфером, що гасить хід наприкінці відкривання. Це актуально особливо для великих розмірів люків та запобігає пошкодженню облицювального матеріалу від різкого відкривання лотка.

Додатково люк може бути оснащений поворотним замком, який відкривається та закривається спеціальним ключем як із зовні, так і з середини. Для відкривання люка потрібно використовувати підйомні ручки, яка вкручується в різьбу для стягуючих болтів.

Щоб відкрити люк потрібно:

1. Викрутити два болти на протилежній стороні петлі, які стягують лоток та раму;

2. Вкрутити підйомні ручки в отвори для болтів;

3. Потягнути за підйомні ручки вгору.

Кількість газових амортизаторів, що мають бути встановлені на люк визначається на виробництві, розраховуючи рівень навантаження на основі інформації про матеріал, вагу, площу покриття люка і сторону розміщення петель.

Мінімально можливий габаритний розмір конструкції 600Lх400W мм, W – сторона петлі, максимальний 1200Lх1200W мм.
